奥点云连麦导播软件操作说明书

一、功能简介：

奥点云云端连麦导播软件是“云端+连麦+导播+场景”集合为一体的应用场景，异地连麦直播同步导播主持，且拥有云导播台添加场景元素、画中画模式，实时无缝融合输出。

二、产品说明

视频讲解（请点击）

2.1创建连麦导播软件

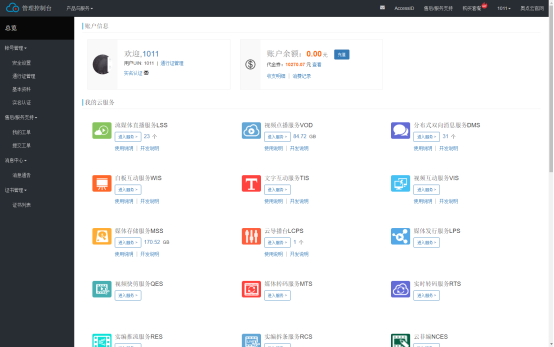

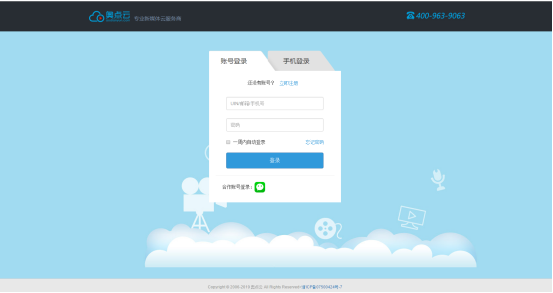

1、奥点云管理控制台，输入账号密码点击登录按钮，登录奥点管理控制台界面。

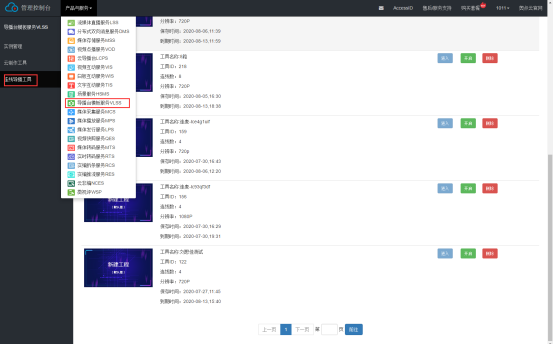

2、进入产品与服务/导播台模板服务VLSS，左侧导播选择“连麦导播软件”。

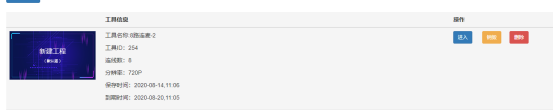

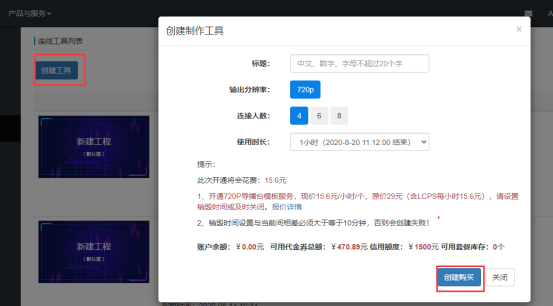

2、点击“创建软件”按钮，输入标题、选择分辨率、连接人数（4人、6人、8人）使用时长，点击“创建购买”按钮，成功创建连麦导播软件。

（1）进入：点击，进入连麦导播软件的操作控制台界面。

（2）销毁：点击，销毁已开启的连麦导播软件，则不能使用。该按钮状态呈“开启”状态。

（3）删除：点击，删除该选中的导播软件。

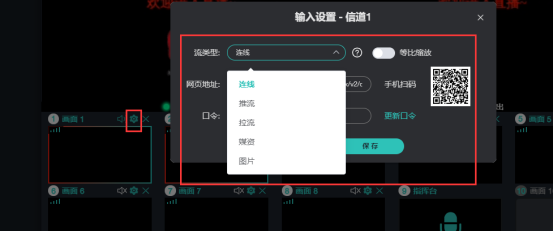

（4）通道设置模式：

（1）连麦：进入异常同步连麦模式设置。

（2）推流：设置该通道为推流，发布直播。

（3）拉流：拉某一个拉流地址的信源进来直播。

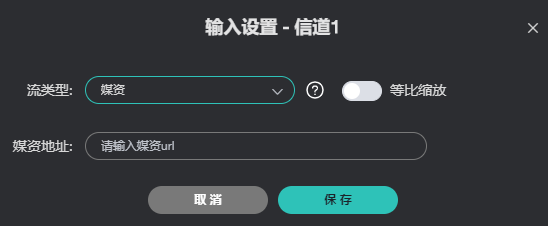

（4）媒资：输入媒资url，显示该通道媒资直播内容。

（5）图片：输入图片url，显示该通道图片内容。

2.2开启连麦

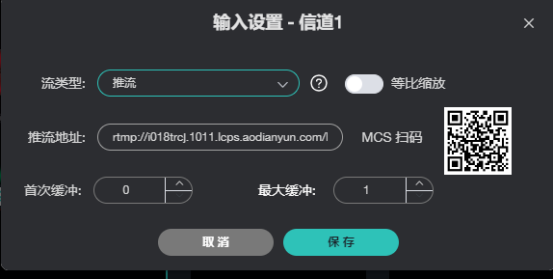

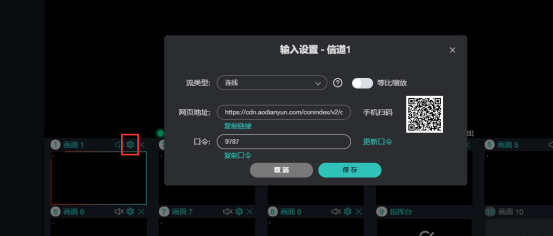

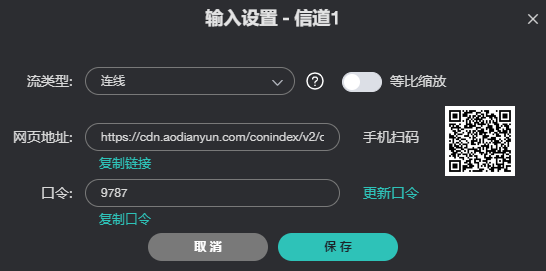

选择画面1，弹出输入设置-信道1，显示网页地址、手机扫码二维码和口令、等比缩放操作界面。

（1）等比缩放：默认是关闭，开启时，连麦的画面会等比例缩放视频画面。

（2）网页地址：点击复制链接按钮，可复制网页地址，可粘贴到任何一处。

（3）复制口令：点击复制口令按钮，可复制口令，可粘贴到任何一处。口令就是连麦进入密码。

（4）更新口令：可手动修改连麦的口令。

（5）手机扫码：手机端扫码，进入连麦输入口令界面。

（6）保存/取消：保存按钮，点击保存修改的操作；取消按钮，则取消该操作。

2.2.1电脑网页连麦

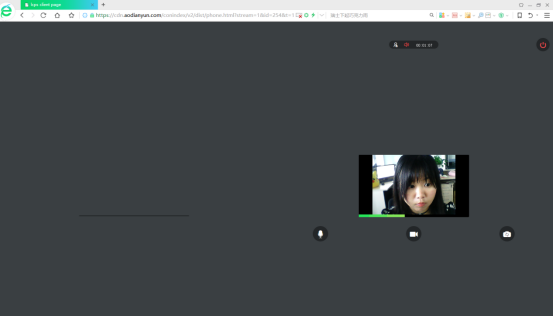

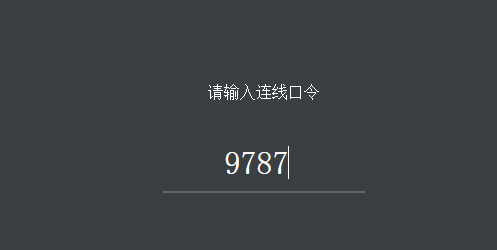

1、复制选择信道2的网页地址，粘贴到浏览器里，显示“请输入连线口令”界面，输入正确的口令，即可显示摄像头画面。

（1）麦克风开启/关闭按钮：默认开启麦克风，点击可关闭麦克风声音。

（2）摄像头开启/关闭按钮：默认开启摄像头，点击可关闭摄像头画面。

（3）摄像头前置/后置按钮：默认开启前置摄像头，显示前置摄像头的画面；点击，显示后置摄像头画面暂不支持。

（4）连麦时长：显示打开当前连麦的时长。

（5）连麦关闭：点击关闭连麦信号，直接关闭该连麦界面。

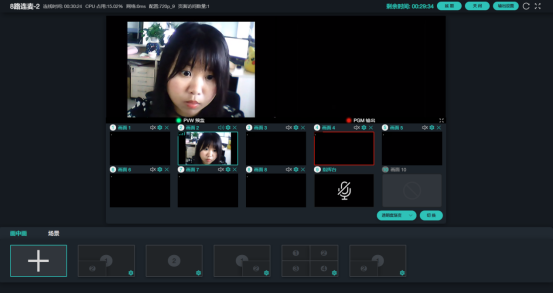

2、连麦导播台控制台，显示画面2的连麦的视频画面。

2.2.2 手机扫码连麦

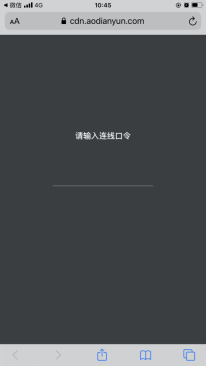

1、选择信道1的手机扫码，手机扫码后（苹果手机请使用Sarfari浏览器进行连麦，安卓机请用微信、QQ、谷歌浏览器、其它浏览器进行连麦都兼容），显示“请输入连线口令”界面，输入正确的口令，允许摄像头打开即可显示摄像头画面。

（1）麦克风开启/关闭按钮：默认开启麦克风，点击可关闭麦克风声音。

（2）摄像头开启/关闭按钮：默认开启摄像头，点击可关闭摄像头画面。

（3）摄像头前置/后置按钮：默认开启前置摄像头，显示前置摄像头的画面；点击，显示后置摄像头的视频画面

（4）连麦时长：显示打开当前连麦的时长。

（5）连麦关闭：点击关闭连麦信号，直接关闭该连麦界面。

2、连麦导播台控制台，显示画面1的连麦的视频画画。

2.3连麦互动

1、使用对应通道的网页地址或手机扫码，输入口令，进行连麦互动。

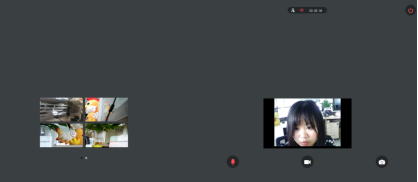

--网页端连麦互动--

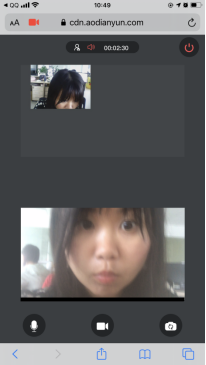

--手机端连麦互动--

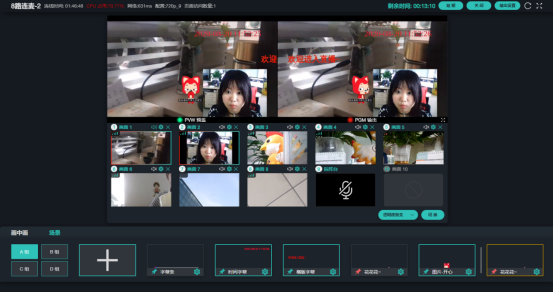

3、连麦导播台显示连麦的画面。

2.4 导播操作控制台

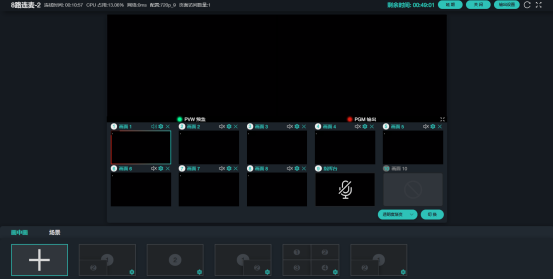

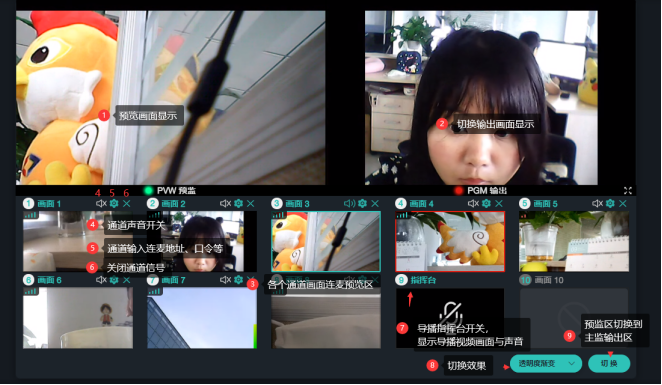

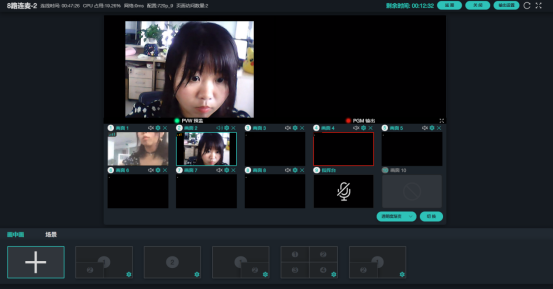

1、视频画面显示区，说明如下：

2、头部导航显示区

1、创建连麦导播台的名称、连线时间、连麦导播台CPU量、网络、导播台配置、打开连麦导播台的页面访问数量 。

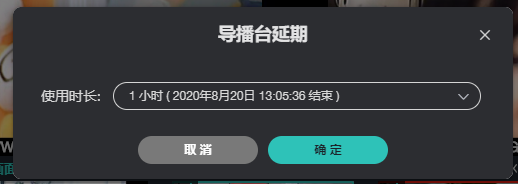

2、连麦导播台使用的剩余时间，点击延期按钮，可选择导播台延期的使用时长。

3、关闭连麦导播台，点击，则弹出提示可关闭了连麦导播台。

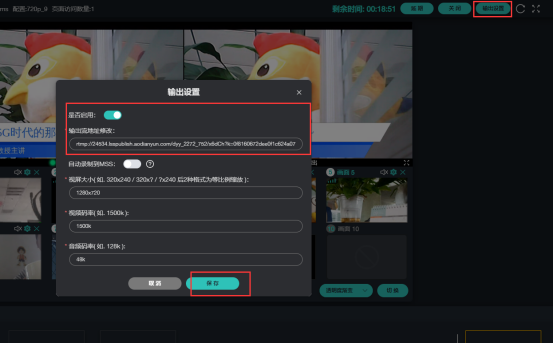

4、输出连麦导播的画面。点击，输出设置界面。

（1）是否启用：默认关闭，点击启用输出，输出观看地址的页面进行观看即可。

（2)输出流地址修改：填写要输入观看的输出流地址。

（3）自动录制到MSS，默认关闭，打开后连麦互动的输出视频自动逮到 MSS存储同动保存。

（4）视频大小：默认显示创建连麦导播台的规格视频大小，可手动修改。

（5）视频码率：默认是视频码率是1500k，可手动调大或调小。

（6）音频码率：默认是音频码率48k，可手动调大或调小。

（7）保存/取消：点击保存按钮，则保存输出设置，反之，取消该设置操作。

5、重启连麦导播台，点击则重启连麦导播台服务。

6、全屏/退出全屏，点击，显示连麦导播台全屏模式，再点击退出连麦导播台全屏模式。

2.5 场景输出

2.5.1场景

连麦导播台，场景设置，可添加4组场景组，在场景组可添加不同场景类型。

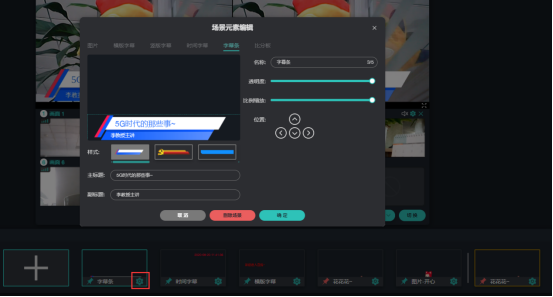

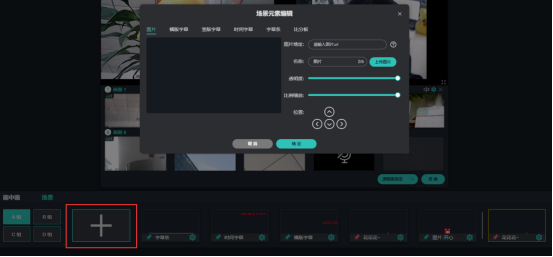

1、点击“场景+”按钮，弹出“场景元素编辑”窗口，选择场景元素，填写对应的场景内容、调整位置、输入内容等，保存即可显示场景。

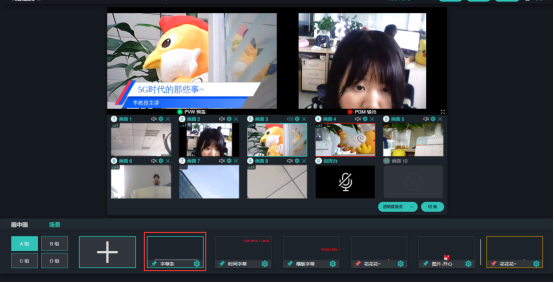

2、如选择已添加好字幕条，点击场景里的字幕条，预监区显示对应的字幕场景。

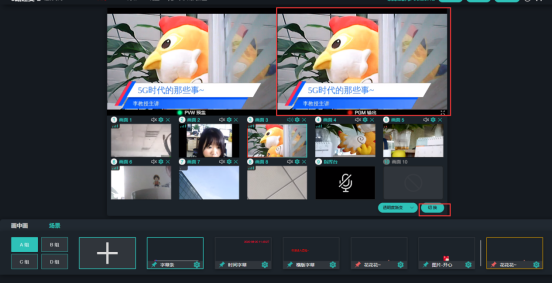

3、若要输出观看，点击切换按钮，用户就可以观看场景效果。

4、场景按钮说明：

（1）场景编辑：选中对应场景的编辑按钮，弹出该“场景元素编辑”窗口，可进行对应的修改名称、调整位置等场景。

（2）标记：点击标记按钮，显示右侧标记区，切换场景或滚动多个场景时，标记区仍在右侧，方便用户切换标记的场景。

2.5.2画中画

1、连麦导播台，画中画模式，可设置多个模式的画中画场景，在画中画场景可自定义添加不同类型画中画模式。

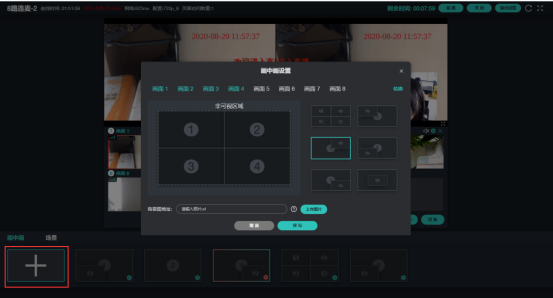

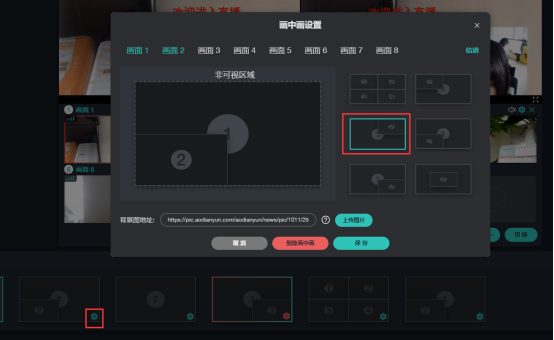

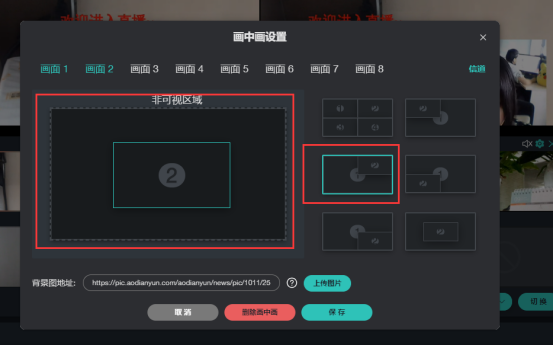

2、点击“画中画+”按钮，弹出“画中画设置”窗口，选择画中画设置模式，可上传画中画的背景图片、调整画中画位置区域，保存即可显示画中画该场景。

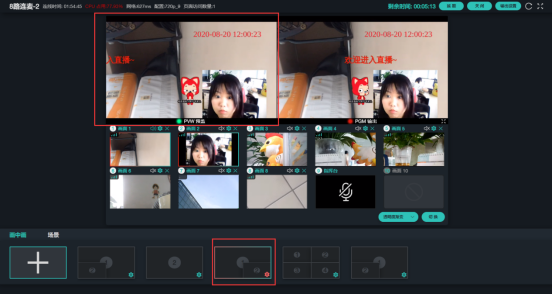

3、如选择已添加好画中画模式，点击画中画场景，预监区显示对应的画中画效果。

5、若要输出观看，点击切换按钮，用户就可以观看场景效果。

6、画中画按钮说明：

画中画编辑：选中对应画中画的编辑按钮，弹出该“画中画”窗口，可进行对应的上传背景图片、调整位置等设置。

2.6 连麦交互输出观看

1、连麦导播台输出设置，填写输出流地址，并打开启用，保存即可。设置后对应的直播间就可以观看连麦交互直播。

2、观看端显示连麦互动效果。

（1）连麦导播台效果画面。

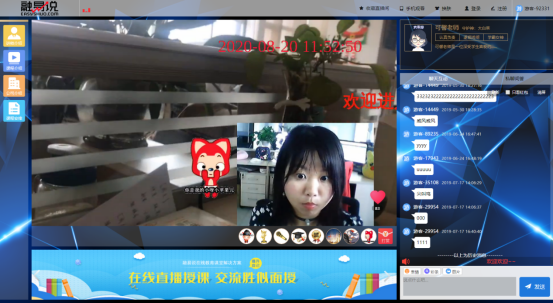

（2）输出观看直播间画面。
